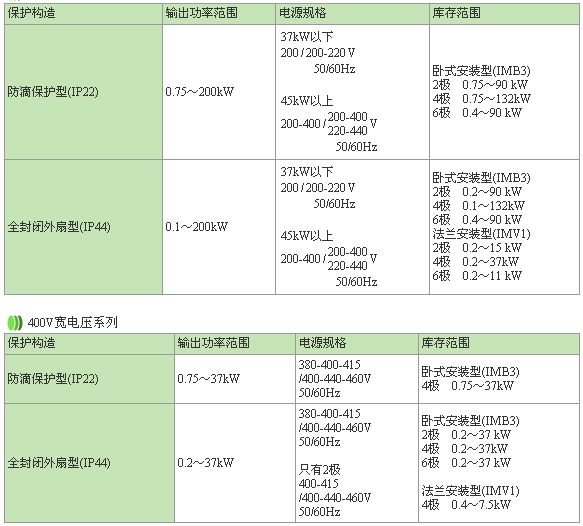

| 富士三相感應電機: 保護構造 輸出功率范圍 電源規格 庫存范圍 防滴保護型(IP22) 0.75～200kW 37kW以下 200 / 200-220 V 50/60Hz 45kW以上 200-400 / 200-400 220-440 V 50/60Hz 臥式安裝型(IMB3) 2極 0.75～90 kW 4極 0.75～132kW 6極 0.4～90 kW 全封閉外扇型(IP44) 0.1～200kW 37kW以下 200 / 200-220 V 50/60Hz 45kW以上 200-400 / 200-400 220-440 V 50/60Hz 臥式安裝型(IMB3) 2極 0.2～90 kW 4極 0.1～132kW 6極 0.4～90 kW 法蘭安裝型(IMV1) 2極 0.2～15 kW 4極 0.2～37kW 6極 0.2～11 kW 400V寬電壓系列 保護構造 輸出功率范圍 電源規格 庫存范圍 防滴保護型(IP22) 0.75～37kW 380-400-415 /400-440-460V 50/60Hz 臥式安裝型(IMB3) 4極 0.75～37kW 全封閉外扇型(IP44) 0.2～37kW 380-400-415 /400-440-460V 50/60Hz 只有2極 400-415 /400-440-460V 50/60Hz 臥式安裝型(IMB3) 2極 0.2～37 kW 4極 0.2～37kW 6極 0.2～37 kW 法蘭安裝型(IMV1) 4極 0.4～7.5kW
|
外殼構造 防滴保護型(IP22) 開放型(IP20) 全封閉外扇型(IP44) 全封閉自冷型(IP44) (注1) 形式 鋼板外殼 MRH MLH 鑄鐵外殼 MRA MLA 鋁合金外殼 － MLC 輸出功率 0.75～200kW 0.1～200kW 框架編號 80M～280M 63M～315M 額定電壓 額定頻率 庫存品 37kW以下：200/ 200 220 V 和 380 400 415 / 400 440 460 V 50/60Hz(注2) 45kW以上：200 - 400/ 200 - 400 220 - 440 V 50/60Hz(12個端子) 訂貨生產品 三相 200,220,350,380,400,440,500V,其他600V以下 50/60Hz 時間額定（時間） S1（連續） 起動方式 3.7kW以下：直接起動 5.5kW以上： -△起動 絕緣的耐熱等級 112M以下：E種 132S～180M：B種 180L以上：F種 回轉方向 從負荷側看是反時針方向 環境條件 溫度 -20℃～+40℃ 濕度 85％以下 100％以下 海拔 1,000m以下 其他 無腐蝕性、爆炸性氣體?蒸汽等 端子盒 安裝位置 （臥式安裝） 200M以下 ： 從負荷側看在左橫側 225S以上 ： 上部 225S以下 ： 從負荷側看在左橫側 250S以上 ： 上部 引入口方向 （臥式安裝） 200M以下 ： 朝下 225S以上 ： 從負荷側看朝左 225S以下 ： 朝下 250S～280M,315S以上 ： 從負荷側看朝左 可以以90°為單位改變方向 〔全封閉型63M,71M(除去0.1kW)朝下朝上2個方向〕 材料 鋼板制（全封閉外扇型63M，71M是塑料制 引出線 方式 63M～132M：附端子盒，螺絲固定端子臺連接方式(端子板子方式) 160M以上：附端子盒，導線壓接端子螺絲固定結合方式(端子接線方式) 條數(注3) 3.7kW以下：3條 5.5kW～37kW：6條 45?55kW：12條 涂裝顏色 孟塞爾色系N5 規格 JIS,JEC,JEM
