國際工業(yè)裝備采購中心
上海武田機電公司，是專業(yè)的歐美及日韓進口工業(yè)產品提供商。在歐洲,美國,日本及韓國擁有良好的渠道與深厚的關系，代理及經營多種品牌工業(yè)產品，歡迎選購。
TACO電磁閥 雙聯閥 消音器
TACO減壓閥 過濾器
TACO氣動閥 先導閥 手動閥
TACO集中潤滑器 油霧器 過濾器
TACO空氣回路輔器 壓力開關
TACO空氣過濾器
TACO超微油霧潤滑裝置
TACO氣缸
|
|
|
武田機電

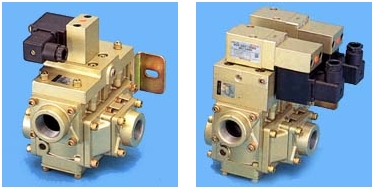

TACO通錐閥 電磁閥(一般用) 大容量錐閥 460系列 概要／使用 ● 概要／使用 ● 形式記號／CAD 2位置式單線圈 2位置式雙線圈 3位置式中央封閉 3位置式中央排氣／中央加壓 ● 耐久性高 ● 法蘭連接與主體安裝/拆卸容易 ● DIN形電線連接 ● 可轉換配管的連接方向 ● 可轉換內部先導/外部先導方式 ● 可無需供油使用 使用流體 經過濾的壓縮空氣 使用壓力 ●0.15 ～ 1.0MPa ： 內部先導式* ●0.05 ～ 1.0MPa ： 外部先導式 ※46B系列內部先導式使用壓力范圍0.2～1.0MPa 耐壓力 1.6MPa 周圍溫度 5～50℃ 潤滑 要潤滑(ISO VG32透平油，或相當品) ※也可無供油使用 標準附屬品 無鎖定式手動按鈕，安裝托架 額定電壓 ●AC100V 50Hz、AC110V 60Hz ●AC200V 50Hz、AC220V 60Hz ●DC24V ●DC100V 允許電壓變動率 額定電壓 -15 ～ +10% 絕緣種類 B種 線圈的電流值 （2位置式） 2位置式 463/468 46B 50Hz 60Hz 50Hz 60Hz 起動 電流 AC100V 0.30A [0.065A] 0.435A [0.058A] 0.510A [0.750A] 0.435A [0.630A] AC200V 0.15A [0.035A] 0.20A [0.032A] 0.260A [0.380A] 0.220A [0.335A] 保持 電流 AC100V 0.20A [0.040A] 0.192A [0.033A] 0.240A [0.240A] 0.192A [0.192A] AC200V 0.10A [0.075A] 0.096A [0.019A] 0.120A [0.120A] 0.096A [0.096A] 直流 DC24V 0.40A [0.075A] 0.646A [0.646A] DC100V 0.10A [0.035A] 0.155A [0.155A] ※ [ ]內電流值為は2位置雙線圈。 ※關于特殊電壓請詢問。 線圈的電流值値 （3位置式） 3位置式 463/468 46B 50Hz 60Hz 50Hz 60Hz 起動 電流 AC100V 0.30A [0.065A] 0.435A [0.058A] 0.510A [0.750A] 0.435A [0.630A] AC200V 0.15A [0.022A] 0.20A [0.018A] 0.260A [0.380A] 0.220A [0.335A] 保持 電流 AC100V 0.20A [0.040A] 0.192A [0.033A] 0.240A [0.240A] 0.192A [0.192A] AC200V 0.10A [0.022A] 0.096A [0.019A] 0.120A [0.120A] 0.095A [0.095A] 直流 DC24V 0.40A [0.085A] 0.646A [0.646A] DC100V 0.10A [0.024A] 0.155A [0.155A] ※[ ]內電流值為3位置式中央封閉。 ※關于特殊電壓請詢問。 形式記號／CAD ● 概要／使用 ● 形式記號／CAD 2位置式單線圈 2位置雙線圈 3位置中央封閉 3位置中央排氣／中央加壓 463-201 - 1 0 B 0 AV100V [1] [4] [5] [6] [7] [8] 1. 主體尺寸與 管接口徑 4. 流動形式 5. 操作方式 6. 附件 7. 連接方式 8. 額定電壓 本體3/8B基準 463-201：Rc1/4 463-301：Rc3/8 463-401：Rc1/2 主體1B基準 468-401：Rc1/2 468-601：Rc3/4 468-801：Rc 1 468-A01：Rc 1 1/4 主體1 1/2B基準 46B-A00：Rc 1 1/4 46B-B00：Rc 1 1/2 46B-C00：Rc 2 - 1：2位置式 單線圈 2：2位置式 雙線圈 3：3位置式 中央封閉 4：3位置式 中央排氣 5：3位置式 中央加壓 0： 內部先導 1： 外部先導 B：（標準） 附托架 無鎖定式 手動按鈕 R： 附托架 鎖定式 手動按鈕 0： 線圈（電磁閥） 2： 線圈（電磁閥） 附指示燈?過壓抑制器 AC100V： AC100V 50/60Hz、 AC110V 60Hz AC200V： AC200V 50/60Hz、 AC220V 60Hz DC24V： DC24V DC100V： DC100V CAD DATA MODEL NO. FILE NAME 文件種類 備考 460系列 463-*01-1/2*B0 T40010 DWG DXF 463-*01-3*B0 T40011 DWG DXF 463-*01-4/5*B0 T40012 DWG DXF 468-*01-1/2*B0 T40013 DWG DXF 468-*01-3*B0 T40014 DWG DXF 468-*01-4/5*B0 T40015 DWG DXF 46B-*00-1/2*** T40003 DWG DXF 46B-*00-3*** T40006 DWG DXF 46B-*00-4/5*** T40009 DWG DXF 產品信息／電磁閥，雙聯閥，消聲器
|
|
