武田機電

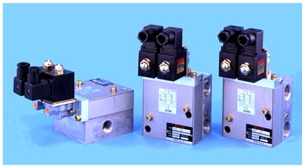

TACO沖壓機用復式電磁閥 排氣優先雙聯閥 354系列 概要/使用 ●概要/使用 ●形式記號 ●動作 ●操作 ●外形尺寸 ● 本機器為沖壓機的空氣離合器,空氣制動器安全操作而開發的復式電磁閥。 ● 2個壓力返回形3通閥并聯一體化,雙閥同時動作的構造。 ● 一般兩閥同時發生故障的可能性極小。萬一,一閥發生故障時,2 (OUT側)輸出的空氣壓力低于動作器的壓力,雙聯閥是沖壓機械安全操作不可缺的閥,信賴性很高。 ● 雙聯閥為沖壓機的安全操作最優先設計,是期待安全性的沖壓機械最適合的電磁閥。 ● 雙聯閥的功能與一般的常閉3通電磁閥相同。 主要特長 ● 維護容易的座接形。電氣連接部采用DIN連接。 ● 采用DIN形連接。 ● 供有并列形,交叉形。 ● 緊湊排氣量卓越的并列形。 ● 單閥異常動作時,2 (OUT)側輸出的壓力,最小抑制的交叉形。 ● 先導供氣方式(內部/外部)轉換容易。 354系列 使用 主閥形式與構造 先導動作3通雙聯閥(雙閥),壓力返回形錐閥 使用流體 經過濾(40μm以下)的壓縮空氣 使用壓力 0.2 ~ 0.85MPa:內部先導式(標準) / 0.05~0.85MPa: 外部先導式 周圍溫度 5~50℃ 潤滑 無供油 安裝形態 最好垂直壁面固定。 應答時間(代表值)*1 ON時:11msec、OFF時:11msec 手動操作 按鈕操作(無鎖定式) 動作頻度 3Hz max. ( 1回/1カ月 min.) 允許電壓變動率 ±10% 絕緣種類 B種 質量 約2.5kg?????354 Series 額定電壓*2 ●AC100V 50Hz,AC110V 60Hz ●AC200V 50Hz,AC220V 60Hz ●DC24V ●DC100V 線圈2個 同時動作電流值 額定電壓(周波數) 電流(保持/起動) 額定電壓(周波數) 電流(保持/始動) 額定電壓 電流 AC100V(50Hz) 0.40A/0.60A AC200V(50Hz) 0.20A/0.30A DC24V 0.60A AC100V(60Hz) 0.36A/0.52A AC200V(60Hz) 0.18A/0.26A DC100V 0.20A *1 應答時間為供氣壓力0.5MPa的值。長時間放置后,起動值可能超過此值。 *2 關于特殊電壓請商談。 形式記號特性/表示 ●概要/使用 ●形式記號 ●動作 ●操作 ●外形尺寸 閥形式 口徑尺寸 形式記號 有效截面積(代表值) 口徑1、2 口徑3 1 → 2 2 → 3 交叉流動形  1:IN 2:OUT 3:EX Rc3/8 Rc3/4 354-300-C000 65mm2 105mm2 Rc1/2 354-400-C000 140mm2 Rc3/4 354-600-C000 并列流動形 1:IN 2:OUT 3:EX Rc3/8 Rc3/4 354-300-P000 29mm2 105mm2 Rc1/2 354-400-P000 140mm2 Rc3/4 354-600-P000 產品名 口徑 尺寸 流動形式 先導空氣 供給方式 附件 電氣連接部 額定電壓 354- 3: Rc3/8 4: Rc1/2 6: Rc3/4 0: 座接形 無 00- C: 交叉流動 P: 并列流動 0:(標準) 內部先導式 1: 外部先導式 0: 無鎖定按鈕 H: 無手動操作機器 0:(標準) Pg11 DIN連接 2: Pg11 DIN連接 指示燈 附過壓抑制器 AC100V: AC100V 50/60Hz、 AC110V 60Hz AC200V: AC200V 50/60Hz、 AC220V 60Hz DC24V: DC24V DC100V: DC100V 動作說明 ●概要/使用 ●形式記號 ●動作 ●操作 ●外形尺寸 線圈OFF時 活塞未受先導閥壓力的作用,閥VA,VB通往口徑1→ 2,閥座關閉。 此時,活塞下面的排氣用閥座打開,與口徑2側連接離合器,制動器等動作的氣缸內的空氣壓力,從口徑3排入大氣。 線圈ON時 先導閥PA,PB動作,活塞受到先導壓力的作用。 此時閥VA,VB口徑1→2間的閥座接通。 交叉流動形,口徑1側的壓縮空氣,通過主體的交叉通路流往2側。 并列流動形,各閥流往口徑2。 并列流動形VA,VB的流量由插銷控制,2側的氣缸動作。 此時,排氣用閥座關閉,氣缸內的壓力,無法從口徑3排入大氣。 因故障,一閥無法返回時 萬一,一閥出現故障,無法動作復位時(例,圖示閥VA不動作,閥VA的口徑1→2間的閥座打開) 1.交叉流動形,閥VA口徑1側的壓縮空氣,經交叉通路流往口徑VB2側,閥VB滑閥通路出口,VB側排氣用閥座打開,口徑2側氣缸內發生的壓力,殘壓為IN 側壓力的2%以下。 2.并列流動形,IN側壓縮空氣從閥VA口徑2側流出,閥附屬的流量塞子限制流入的壓縮空氣。VB側排氣用閥座打開,抑制口徑2側氣缸內的高壓。此時的壓力(殘壓)為IN側壓力的5%以下。 【注意】雙閥的排氣口:口徑3必須正常排氣。必須定期檢查口徑3處安裝的消聲器,防止堵塞造成排氣不良。特別是并列形,比交叉形口徑1側(空氣供給口)流入的空氣量要多,請十分注意確保排氣容量。 操作方法 ●概要/使用 ●形式記號 ●動作 ●操作 ●外形尺寸 [基本] ● 本產品作為壓縮空氣系統的構成機器使用。 ● 請在使用范圍內使用。 1. 請使用適合產品的電壓/頻率。 2. 最高使用壓力:0.85MPa以下。 3. 指定流體:清凈的壓縮空氣。 4. 請勿改造,改變用途。 5. 使用時,請經常確認安全。 ● 供氣的動作與流量對機器的動作十分重要,請確認。 ● 低溫使用時,為防止結冰,不想使用空氣干燥器場合,請除去空氣中水分。 ● 突然停電恢復后,請防止抑制器的干涉故障。 ● 請勿在發火,爆炸的場所使用。 ● 請勿在腐蝕性瓦斯,海水,水,高濕度,臭氧的環境中使用。 [配管?安裝] ● 請勿在配管前卸下保護孔徑用塞子(或貼紙)。 ● 請使用清凈防銹處置后的材料,并用壓縮空氣充分對配管材進行清掃。 ● 請消除配管螺絲端部的殘質。 ● 利用閥裝置的安裝孔,原則為垂直堅實固定。 ● 確認各口徑1(IN), 2(OUT),3(EX),正確配管。配管口徑必須與閥口徑一致。354系列的口徑3與口徑1,2無關,為Rc3/4。注意消聲器螺絲的連接。 ● 口徑3:請勿縮小排氣口。請勿忘卸下保護孔徑的塞子(或封印紙)。 ● 口徑3所連接的消聲器為TACO;MFF-306形,或使用相當排氣容量消聲器。安裝時,請防止脫落連接。 ● 口徑1側的配管請使用過濾器,減壓閥,油霧器等,再供氣。 ● 口徑1側的配管途中請勿縮小進行配管。 ● 為方便保養,安裝時請留出相當的空間。 ● 為避免配管口徑的破損,請勿過緊擰入配管。 [潤滑] ● 為維持安定的應答時間,使用時請勿供油。 [電路配線] ● 確認電路配線所使用的電壓與線圈電壓一致,配線時要兩線圈同時通電。 ● 為避免震動等斷線事故,除去多余松弛部分堅實固定。 ● 必須要配接地線。或推薦使用過流遮斷器。 外部控制器回路的編入 ● 本器未附動作監視器。利用壓力開關等,與外部動作的監視器回路編入使用。 ● 監視器的回路以閥發生異常狀態時,沖壓機能停止動作的回路進行設定。 [操 作] ● 最初口徑1:供氣時,請確認系統的安全。 ● 一閥發生故障時,口徑2側的壓力(殘壓)對應供氣壓力(0.85MPa時),交叉流動形為2%以下,并列流動形為5%以下。離合器/制動器氣缸的動作壓力,對應口徑2側殘壓曲線,請確認在1~3.5倍以上。 一閥不能返回時,OUT側所發生的殘留曲線 ● 因外部動作監視回路所引起的緊急停止場合,必須排除異常原因后再起動。 [其他] ● 請按日檢,定期檢查的計劃進行實施。 ● 長期保管后,最初動作的場合,最低動作壓力(0.2MPa)可能無法起動。此時,用0.5MPa的供氣壓力進行數回動作后,返回最低動作壓力。 [保養] ● 保養?檢查,限于熟悉氣動元件,或受過指導的人,確認安全后進行實施。 ● 分解時,必須切斷電源,確認機器前后的壓力為零后才可實施。 ● 分解要領 事先準備好內部構造圖,進行操作。 因是座接形,從主體中卸下2根安裝螺絲,主體部分移動至易操作場所進行作業。此時,注意不要丟失主體接合面的墊片。 卸下閥罩,可取出活塞ASSY及連桿。 卸下C形固定輪,取出塞子,IN側閥密封圈。 先導閥ASSY,卸下固定線圈用特殊螺帽,擰松2根小螺絲,可卸下線圈板進行分解。 ● 零部件洗凈與交換 請用溫水或中性洗滌劑清凈各零部件。清凈后請吹干。損壞零部件進行交換。 ● 裝配 密封圈等零部件表面,請用鋰脂膏(或透平油)薄薄涂抹一層,參考內部構造圖正確裝配。特殊螺帽不要擰得過緊。 ● 檢查供氣管路 必須排出污水。交換不良過濾器濾蕊。排水大量發生的場合,請用空氣干燥器進行處置。 [故障主要原因,對策] ● EX口徑漏氣 ?異狀物阻礙閥ASSY的動作,或閥密封圈損傷。 ?閥座無法關閉造成漏氣。 ?除去異狀物,或交換密封圈。 ● 先導閥造成口徑3漏氣 ?除以上原因外,鐵芯返回彈簧折損。 ?交換鐵芯返回彈簧。閥座密封圈不良的場合,交換鐵芯ASSY。 ● 主閥轉換時,震動等無法順利轉換 ?供氣壓力?供氣量不足。背壓過高,供給電壓不足。 ?閥的動力不足,或活塞壓力較弱,先導閥的轉換不完全。 ?檢查供氣管路,交換消聲器。檢查電源電壓,電流容量。 ?改良不良部分。 ● 無動作 ?檢查電氣回路,改良不良部分。 外形尺寸圖 ●概要/使用 ●形式記號 ●動作 ●操作 ●外形尺寸 -mm- ●概要/使用 ●形式記號 ●動作 ●操作 ●外形尺寸 產品一覽
