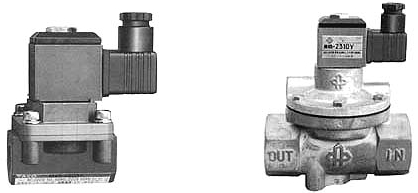

TACO 2通電磁閥(壓縮空氣?液體?真空用) MVS-2200Y、MVS-2300Y系列 概要/使用(共通) ●概要/使用 ●形式記號/表示 ●特性 ●外形尺寸 ● 大流量膜片式。 ● 可用于水,低粘度液體。 ● 無需供油使用。 ● DIN端子連接式 ● 可用于真空回路的ON,OFF。 MVS-2200Y系列 MVS-2300Y系列 使用 用途 壓縮空氣用 液體用 *1 真空用 使用流體 經過濾的壓縮空氣 水?低粘度液體 空氣(真空) 使用壓力 0.02~0.70MPa 0.15~0.70MPa 0~600Torr *2 周圍溫度 5~50℃ 潤滑 不要 手動操作 無 額定電壓 ●AC-100V 50/60Hz、110V 60Hz ●AC-200V 50/60Hz、220V 60Hz ●DC-24V 允許電壓變動率 -15 ~ +10% 絕緣種類 B 種 電磁線圈 1個的電流值 額定電壓 50Hz 60Hz 額定電壓 50Hz 60Hz 起動電流 AC-100V 0.126A 0.100A 保持電流 AC-100V 0.104A 0.084A AC-200V 0.060A 0.049A AC-200V 0.050A 0.041A - - - DC-24V 0.490A *1 液體用與壓縮空氣使用的基本形式一致。請使用無腐蝕性的低粘度液體。 *2 真空泵側顯示壓力范圍。OUT側壓力[真空泵側壓力+160]Torr時,因內部構造作用閥將關閉。 ※ 真空場合,或使用壓力0.02~0.15MPa低壓的場合,請垂直安裝電磁閥。 ※ 需特殊電壓時請詢問。 形式記號/表示 ●概要/使用 ●形式記號/表示 ●特性 ●外形尺寸 管接口徑 形式記號 應答時間 質量 (kg) 有效截面積 (mm2) [CV] 壓縮空氣?液體用 真空用 ON OFF Rc1/4 MVS-2202Y MVS-2202YV 9.6 10.4 0.5 35 [1.9] Rc3/8 MVS-2203Y MVS-2203YV 40 [2.2] Rc1/2 MVS-2204JY MVS-2204JYV Rc1/2 MVS-2304Y MVS-2304YV 12.4 20.2 1.5 110 [5.9] Rc3/4 MVS-2306Y MVS-2306YV 170 [9.2] Rc1 MVS-2310Y MVS-2310YV 240 [13.0] Rc11/4 MVS-2312JY MVS-2312JYV 350 [18.9] ※ 應答時間為壓縮空氣在0.50MPa時值。長時間放置后,起動時有可能超過此值。 形式記號表示方法 AC100V、AC200V 產品名 管接口徑 用途 附件 電線連接方式 托架 額定電壓 MVS- 2202:Rc1/4 2203:Rc3/8 2204J:Rc1/2 2304:Rc1/2 2306:Rc3/4 2310:Rc1 2312J:Rc1 1/4 Y 無記入: 壓縮空氣用, 液體用 V:真空用 無記入:無 S:附指示燈, 過壓抑制器 無記入:(標準) DIN端子連接 M1: 螺絲擰入端子連接 無記入:無 B:附屬 AC100V: AC100V 50/60Hz、 AC110V60Hz AC200V: AC200V50/60Hz、 AC220V60Hz DC24V 產品名 管接口徑 用途 附件 電線連接方式 托架 額定電壓 MVS- 2202:Rc1/4 2203:Rc3/8 2204J:Rc1/2 2304:Rc1/2 2306:Rc3/4 2310:Rc1 2312J:Rc1 1/4 YH 無記入: 壓縮空氣用、 液體用 V:真空用 無記入:無 S:附指示燈, 過壓抑制器 無記入:(標準) DIN端子連接 M1: 螺絲擰入端子連接 無記入:無 B:附屬 DC24V: DC24V 流量特性曲線 ●概要/使用 ●形式記號表示 ●特性 ●外形尺寸 流量特性曲線 MVS-2204JY 流量特性曲線 MVS-2310Y 外形尺寸圖 ●概要/使用 ●形式記號/表示 ●特性 ●外形尺寸 MVS-2202Y(V)~04JY(V) MVS-2304Y~12JY ●概要/使用 ●形式記號/表示 ●特性 ●外形尺寸 產品信息/電磁閥,雙聯閥,消聲器
|
|
